怎样预防瓷砖缝隙变黑？

瓷砖装修的美观与否，基本取决于三大块，一是选择的瓷砖美好与否，二是铺贴效果好不好，三是瓷砖填缝做不做得好。瓷砖填缝看似小case，其实它是困扰行业多年的难题。

这个难题通常以这两种方式表现：

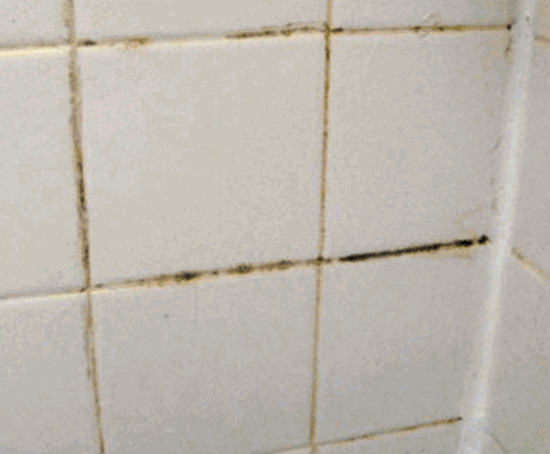

1、缝隙由白变黑、滋生细菌

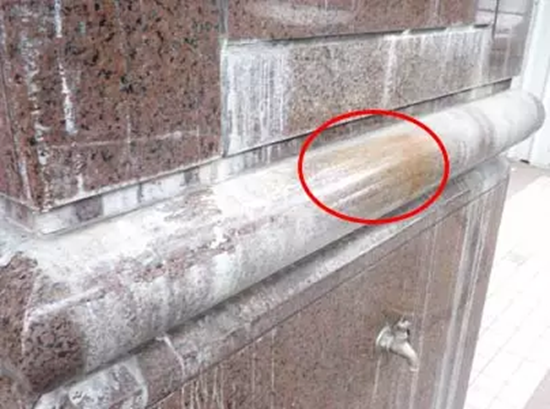

2、白华现象

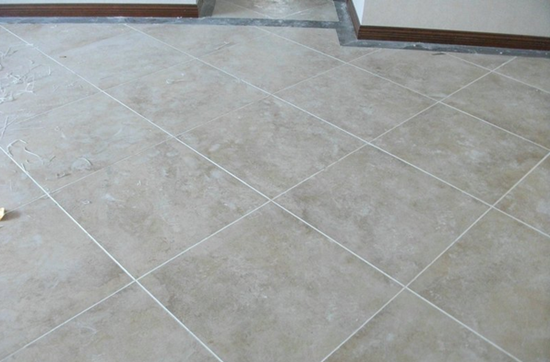

既然填缝是个难题，为什么要留缝？

留缝主要是从三方面的因素考虑：

（1）瓷砖有热胀冷缩问题

瓷砖及粘贴瓷砖的水泥砂浆都会存在热胀冷缩的问题，如果不留缝的话，会导致瓷砖在后期使用的过程中出现起鼓或者开裂。

（2）瓷砖尺寸存在误差

瓷砖生产会存在着一定的尺寸误差，如果不留缝，容易出现瓷砖铺贴时接缝不平整，影响美观。

（3）工人施工存在误差

工人在整个铺贴过程中，不可能完全的做到铺贴每片砖没有误差。而且不同时间、不同情况铺贴的瓷砖，其效果都会有差异，如果不留缝，同样很难保证瓷砖接缝平直。

填缝出现问题，除了填缝产品未能尽善尽美之外，一般都是施工上出了差错造成的。

市面上填缝产品鱼龙混杂，让人眼花缭乱。其实瓷砖填缝相应的产品由低级到高级分别是：填缝剂，美缝剂，陶瓷泥。

（1）填缝剂（普通）

以白水泥为主加入聚合物和微量防菌剂等组成，分为有沙型（用于宽缝）和无沙型（用于窄缝）。即使是添加了乳胶的水泥基填缝剂表面还是具有高孔隙率，时间长了会吸收空气中的水分，多次清洗后或多或少会有色差的产生，若以弱酸清洁剂来清洗表面，不但会造成色差，还会腐蚀填缝剂表面。

（2）美缝剂（目前流行，价钱相对较高）

由单组份的水性环氧树脂组成。固化后的环氧树脂具有良好的物理、化学性能，制品尺寸稳定性好，对碱及大部分溶剂稳定。优点具有防水、抗渗、不沾油的特性，凝固后表面光滑，强度高、耐磨、不沾脏污、易清洁，可以和瓷砖一起擦洗。但它也存在一定的缺点，它硬度低，保护层薄，由于是水性环氧树脂，固化后部分水分挥发，会出现一些塌陷，擦拭时间长了也较容易破损。

（3）陶瓷泥（几乎不使用）

由双组份的油性环氧树脂组成，具有硬度高，保护层厚，结实耐用等特性，固化后不会出现塌陷，且具有和陶瓷一样的硬度和光洁度，有良好的伸缩性。它不会被氧化，不开裂不发霉，擦洗不会脏。

瓷砖铺好后，填缝是一个很小的工作，但这个环节很容易出问题。

比如施工的时间不恰当：

填缝剂一般要等到瓷砖贴好后48小时才可以填，要保持空气干燥。如果遇到阴雨天，时间还要拉长。这是为了让瓷砖内的水汽顺着缝隙散出去、干透。如果没干透就上填缝剂，会将水汽封在里面，并导致瓷砖内部发霉。

现在的工人一般不会等48小时，常常是一天之后就填缝。如果天气晴朗，24小时后填缝也可以。但少于24小时，比如上午贴完瓷砖，下午就填缝，基本会出问题。

比如施工的程序不恰当：

瓷砖填缝剂正确使用步骤

第一步，将需要填缝的部位清理干净，没有杂物，积水，干燥平整最好；

第二步，清水与填缝胶泥充分搅拌均匀(水灰比例约为1:3:5)静置5-10分钟即可使用，绝不可以直接将干粉刮入缝中；

第三步，用底灰匙将搅拌好的填缝剂沿瓷砖对角线的方向挤压入预留的接缝中，用橡胶油灰刀（橡皮油灰刀可避免填缝剂中硬度大的黄砂或石英砂划伤瓷砖）压实，待填缝剂初步固化后，用微湿的海绵将瓷砖表面多余的填缝剂清理干净，如瓷砖表面吸水量过高，填缝剂渗入瓷砖，需用瓷砖清洗剂清洗。

第四步，24小时后，用干布做进一步的清洁；固化后的瓷砖填缝剂有防水功能，如出现“返碱”，可用刷涂稀草酸的方法清理。

填缝剂也会因为以下6个原因产生色差：

（1）产品储存期

超过储存期的填缝剂颜色难以估量，填缝剂中水泥、色料等原料可能发生质变导致颜色差异，过期产品不应再予使用。

（2）填缝深度不一

缝深深度不同时导致填缝剂干燥速度不同形成阴影;施工时采硬底施工，如此缝深容易形成一致。

（3）釉面砖边缘上釉不均

砖边缘多半是不上釉的，但在制作过程难免造成上釉不均的情况，如此会造成砖边吸水率不同进而造成填缝剂干固后的颜色差异，填缝施工时，可先以清水喷雾稍加浸湿砖缝的方式来避免。

（4）搅拌不当

施工操作时应将填缝剂以粉体入水方式以适当机具充份搅拌至均匀细柔浆体，然后静置约5分钟待其稍微熟化后，再重新搅拌后使用。

过多的拌合水将导致填缝剂中水份需要更长的时间消失，初期看起来会颜色较深，但最终颜色会较正常稍微偏白且有斑点的出现，当此情况发生后，解决方式除了重做别无他法。

（5）视觉上的偏差

当填缝剂填好缝隙，与瓷砖搭配起来看时，有时觉得跟单独存在时的颜色有着些微差异，选样时最好是将瓷砖与填缝剂放在一块进行选择。

（6）现场环境

同一瓷砖填缝剂在不同环境、不同时间及不同操作方法时会产生一定的外观差异。
